Entwicklung

Neben meinem Studium entwickle und baue ich leidenschaftlich gerne technische Projekte. Hier eine Auswahl meiner Arbeiten:

Entwicklungskategorien

ARC-Play

SMPTE-Timecode Generator
Shooting-Ratio Optimierung
Autosync Playback und Timecode
Sequenzielles Playbacksystem
Automation des Schnitts

Idee

Beim Filmen von Choreografien zu vorproduziertem Audio entstehen große Ineffizienzen bezüglich Materialverbrauch und Synchronisation – besonders beim analogen Film, wo jeder zusätzliche Take unmittelbar Geld kostet. Gerade bei der Umsetzung von Schlüsselloch hatten wir massive Probleme. Im Rahmen meiner Masterarbeit an der HAW Hamburg habe ich deshalb den Einsatz von Timecode in Kombination mit einem Playbacksystem untersucht. Aufbauend auf den Vorarbeiten der digitalen Filmklappe ARC-Slate ist daraus das System „ARC-Play“ entstanden.

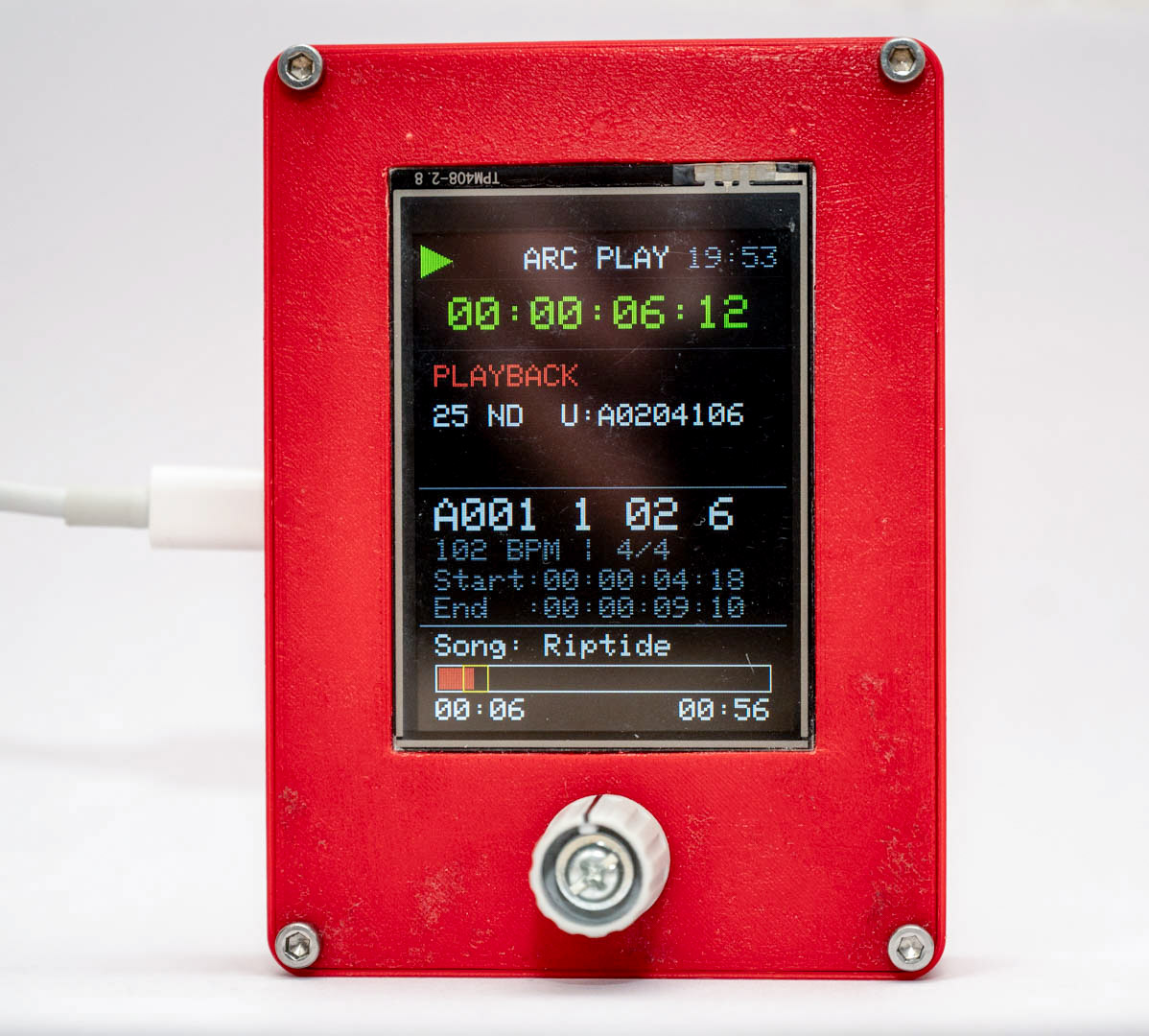

Prototyp des Playbacksystems ARC-Play

Konzept

Neben dem automatischen Synchronisieren bietet das System die Möglichkeit, über die User-Bits des SMPTE-Timecodes die einzelnen Clips eindeutig zuzuordnen und über einen Server die Metadaten wieder hinzuzufügen. Wenn das Musikvideo entsprechend durchgeplant wird, kann der Schnitt somit komplett automatisiert werden.

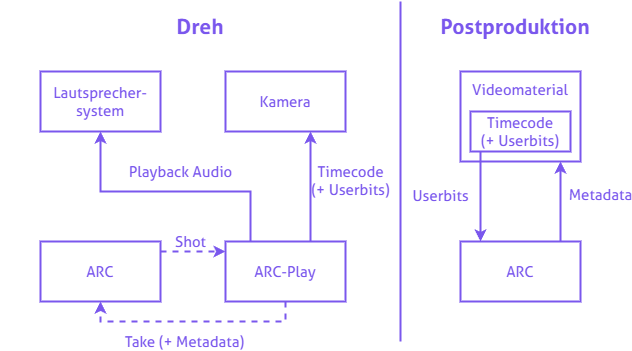

Das Konzept des Playbacksystems ARC-Play

Technische Umsetzung

Im Rahmen der Arbeit habe ich sowohl die Hardware als auch die Software eines Prototyps entwickelt. Das System spielt die vorproduzierten Audiodateien einer Shotlist sequenziell ab und gibt dazu einen synchronen Timecode aus, der von der Kamera genutzt wird. Dadurch laufen Playback, Aufnahme und Timecode aus einer Quelle, wodurch die manuelle Synchronisation am Set entfällt. Für den Prototyp wurde mit KiCAD eine Platine mit u. a. einem ESP32-S3 entwickelt und in einem selbst erstellten 3D-Druck-Gehäuse verbaut. Die Steuerung erfolgt über ein Webinterface, das auf einem Node.js-Server läuft und sich mit ARC-Play verbindet.

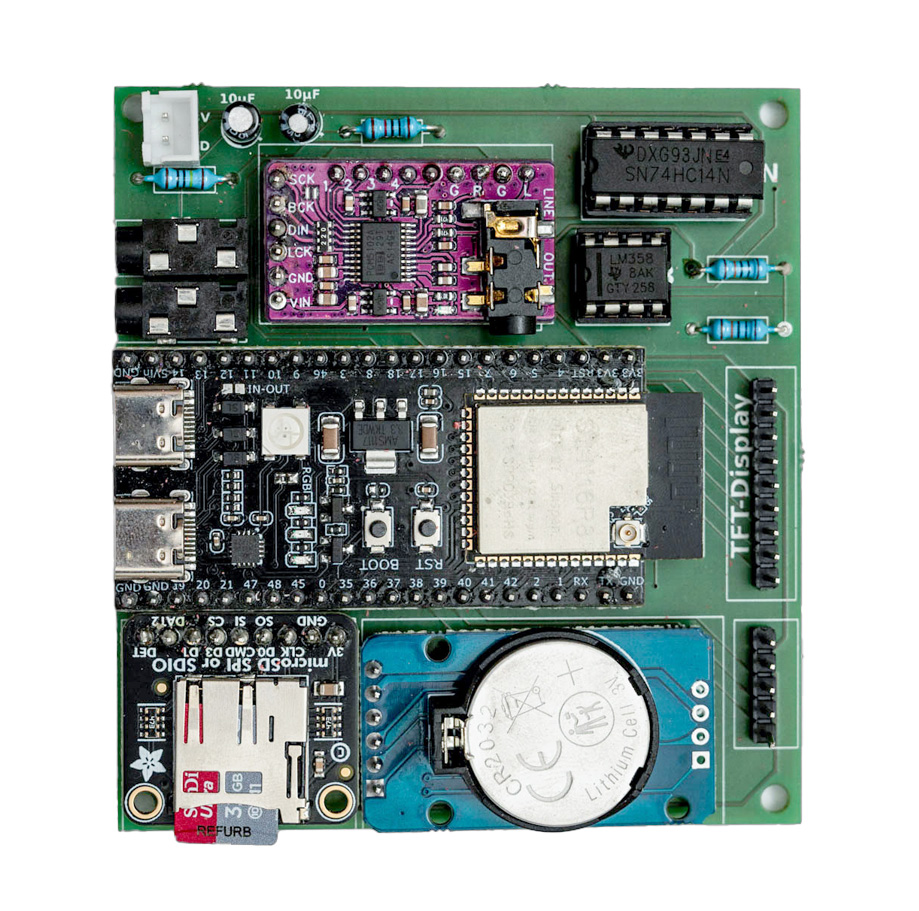

Die Platine des Playbacksystems ARC-Play

Praxistest und Postproduktion

Durch iterative Praxistests wurde der Prototyp so optimiert, dass er ein sequenzielles Playback mit synchronem Timecode zuverlässig wiedergibt und Raw-Clips in der Postproduktion automatisch mit Metadaten versieht. Die Arbeit bestätigt das Potenzial von ARC-Play für choreografierte Produktionen und liefert die Basis für zukünftige Weiterentwicklungen, auch im Bereich klassischer Spielfilme.

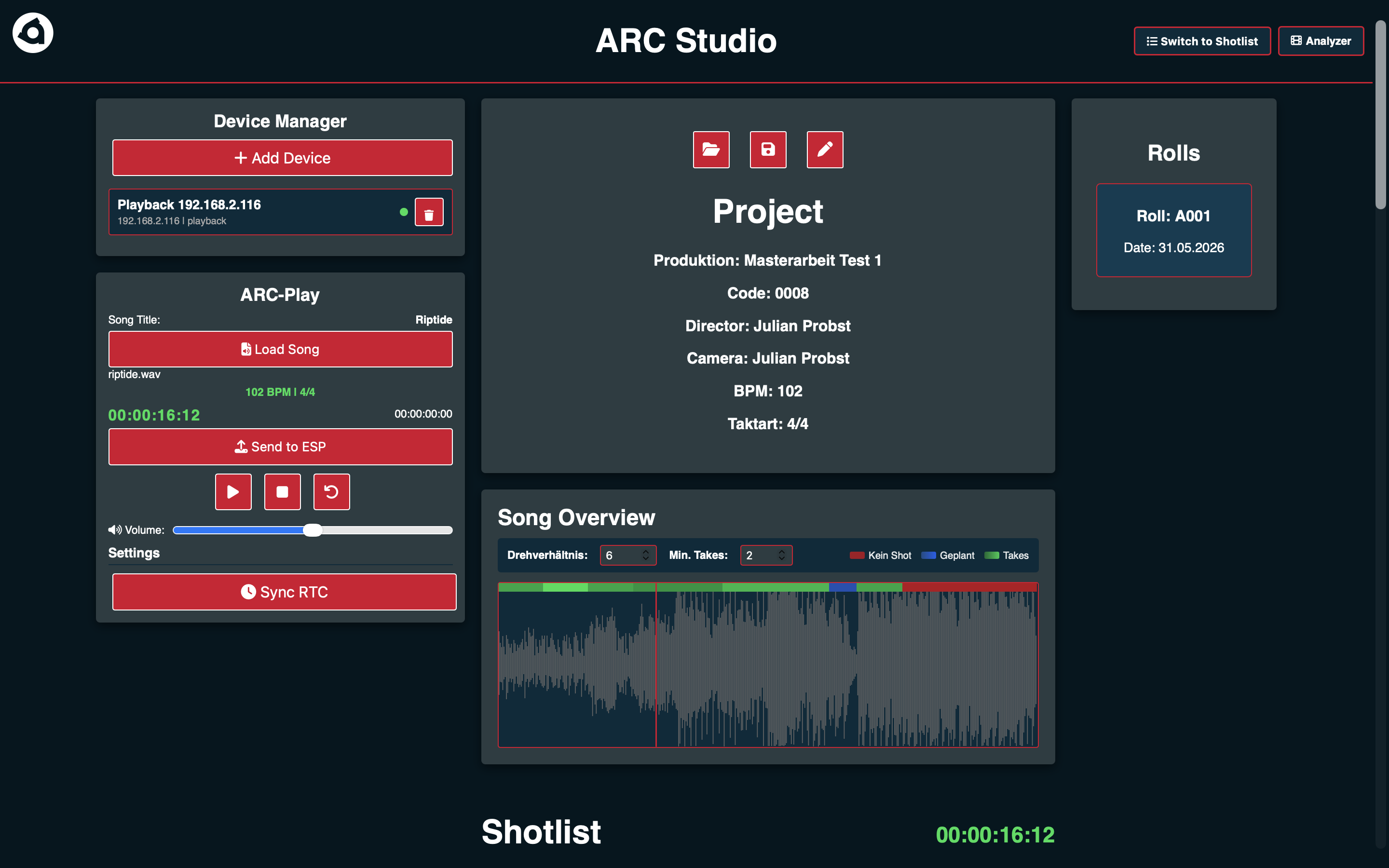

Automatisch mit Metadaten versehene Raw-Clips in der Postproduktion

ARC-Slate

E‑Ink Display
QR‑Code für jeden Take
Web‑UI Bedienung
Workflow Automatisierung
24 / 25 / 30 FPS

Konzept

Im Rahmen meines Masterstudiums habe ich die digitale Filmklappe ARC‑Slate konzipiert und gebaut. Das System wurde entwickelt, um Abläufe am Set und in der Postproduktion zu automatisieren. Vor dem Dreh wird eine Shotlist auf die Klappe geladen, woraufhin das E‑Ink‑Display für jeden Take einen individuellen QR‑Code anzeigt. Dieser wird später in der Postproduktion ausgelesen, um Metadaten, Notizen und Timecodes automatisch mit dem jeweiligen Clip zu verknüpfen. Die Synchronisation des Timecodes erfolgt mit einem Blitz.

Im Unterschied zu einer traditionellen Filmklappe verlassen die Daten den digitalen Raum zu keinem Zeitpunkt. Das vermeidet menschliche Fehler und spart wertvolle Zeit.

Konzept der digitalen Filmklappe ARC-Slate

Technische Umsetzung

Das Herzstück der Klappe ist ein Mikrocontroller, der die LED‑Matrizen für Timecode, Roll, Scene, Shot und Take steuert sowie den LTC generiert. Eine Real‑Time‑Clock minimiert dabei den Timecode-Drift. Um den Klappvorgang präzise zu erfassen, sind ein Hallsensor und ein Magnet in die Klappensticks integriert. Die Bedienung erfolgt über drei Tasten. Für die gesamte Elektronik habe ich eine maßgeschneiderte Platine entwickelt.

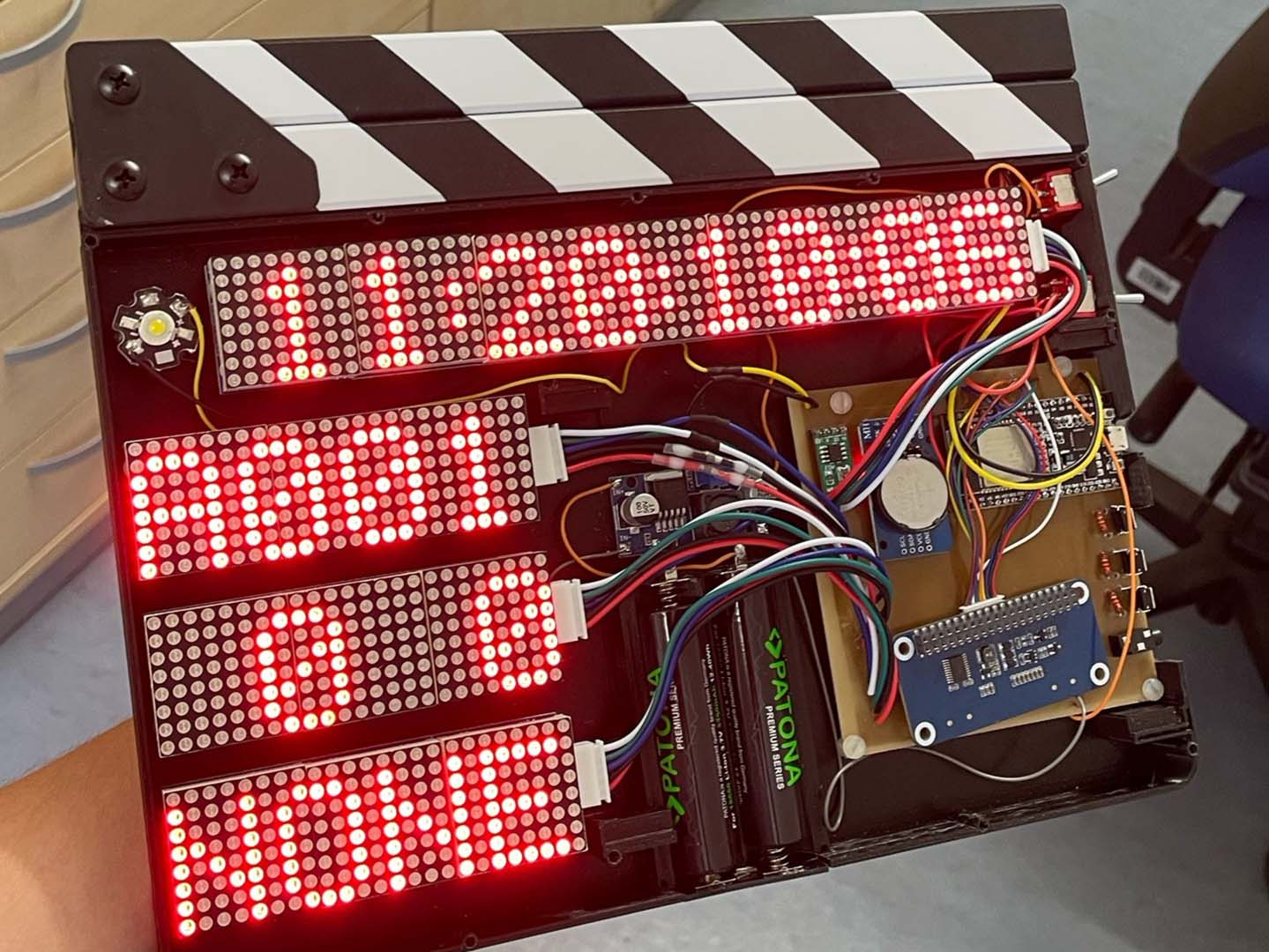

Die Elektronik der digitalen Filmklappe ARC-Slate

Bedienung

Die Steuerung der Klappe erfolgt über ein eigens entwickeltes Web-Frontend, das sich per WebSocket-Verbindung koppelt. Einzelne Shots lassen sich bequem in der Vorproduktion anlegen und über die Weboberfläche auf die Klappe übertragen. Bei jedem Klappvorgang erscheint der aktuelle Take sofort im Interface und kann dort direkt mit zusätzlichen Notizen dokumentiert und gespeichert werden.

Nachverarbeitung

Für die Postproduktion wurde eine Python-basierte Bilderkennungssoftware trainiert, die die Klappe im Filmmaterial zuverlässig identifiziert. Selbst wenn der QR‑Code einmal nicht sichtbar ist, ordnet das System die passenden Metadaten anhand der chronologischen Take-Reihenfolge korrekt zu. Dadurch funktioniert die Erkennung auch auf große Distanz oder bei schwierigen Lichtverhältnissen. Abschließend generiert die Software eine Metadatendatei für DaVinci Resolve, sodass alle Set-Informationen direkt für den Schnitt bereitstehen.

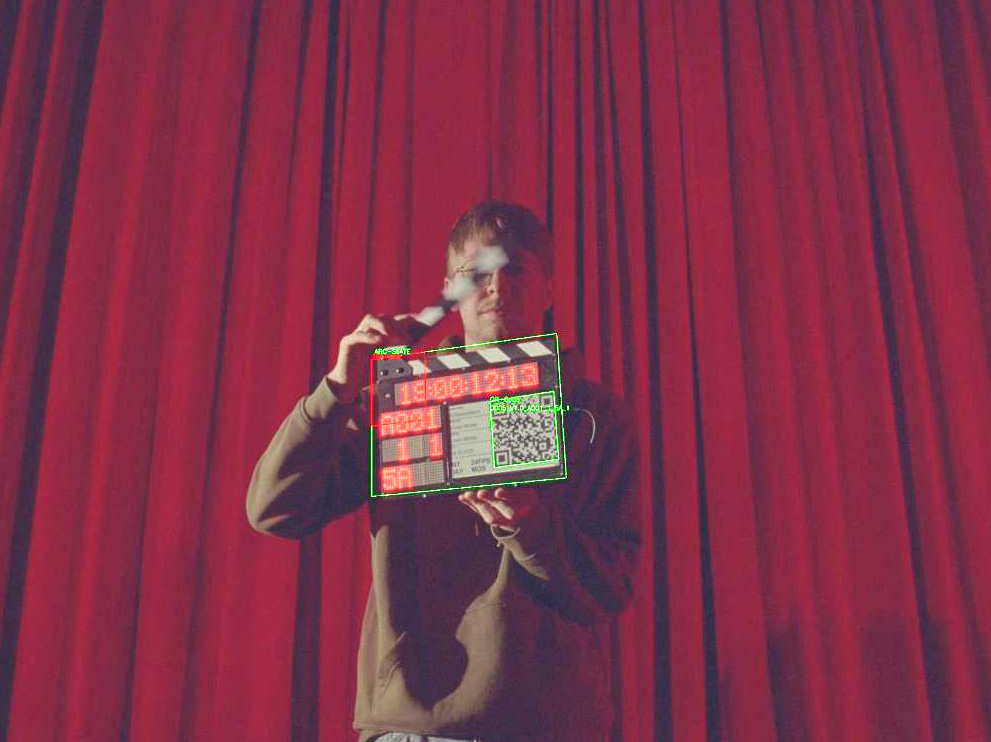

Die Bilderkennung der digitalen Filmklappe ARC-Slate in der Analyse-Software

ARC-Scan

26 MP Mono Sensor
4K Ausgabe
16‑Bit Farbtiefe
1,2 s pro Frame
35mm & FF Filmformat

Funktionsumfang

Im Rahmen meiner Bachelorarbeit „Entwicklung und Umsetzung eines Scanners für analogen 35mm-Farbnegativfilm“ habe ich einen Filmscanner mit dem Regensburger Start-up cine.film.solutions entwickelt. Das System digitalisiert analogen Cinefilm in Schwarz-Weiß sowie Farbe im 16-mm- und 35-mm-Format. Die Arbeit umfasste die mechanische Entwicklung, die Programmierung der Hardwaresteuerung via Arduino (C++) und externem PC (Python) sowie die digitale Bildverarbeitung der Rohdaten. Der theoretische Teil beleuchtet zudem ausführlich die Grundlagen und Geschichte des analogen Films.

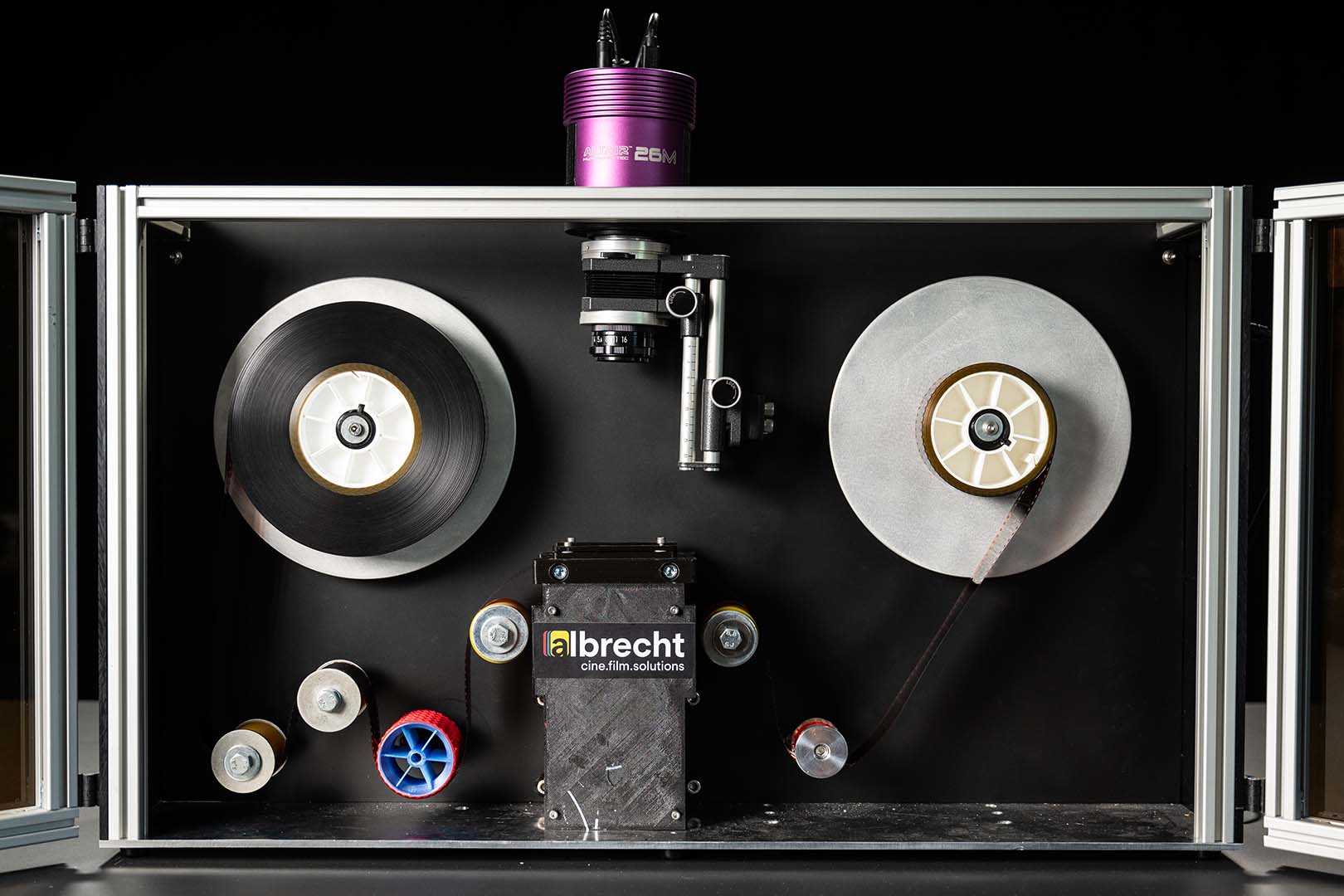

Scanner meiner Bachelorarbeit mit dem Namen 'ARC-Scan'

Technische Details

Im Scanner fotografiert eine Astrokamera (Altair 26M, monochrom, 26 Megapixel) mit einem 50-mm-Objektiv samt Balgensystem den Film Bild für Bild ab. Farbnegativfilm wird nacheinander mit roten, grünen und blauen LEDs durchleuchtet, um drei separate Aufnahmen zu speichern. Ein Mikrocontroller steuert die Antriebsmotoren für den Filmtransport sowie die LEDs, während ein Windows-PC die Kamera kontrolliert und Befehle an den Mikrocontroller sendet. Für die Elektronik wurden maßgeschneiderte Platinen in Hutschienengehäusen konstruiert. Python vereint die als 16-Bit-TIF gespeicherten Rohbilder zu einem Farbbild, schneidet sie automatisch zu und übernimmt die Farbkonvertierung. Abschließend werden die Bilder in DaVinci Resolve importiert und als 4K-Video gerendert. Bei diesem Projekt kam viel Wissen aus der Astrofotografie wie Flat-Erstellung und Guiding zum Einsatz.

Herausforderungen und Anwendungen

Die größten Herausforderungen lagen in der Stabilität des Bildstandes, der Scangeschwindigkeit und der präzisen Farbkonvertierung. Da die Motoren im Prototyp den Film nicht pixelgenau transportieren können, wird das Bild per Software automatisch anhand der Filmperforation ausgerichtet und zugeschnitten. Seit dem Abschluss meiner Bachelorarbeit haben wir den Scanner kontinuierlich weiterentwickelt, sodass die Scangeschwindigkeit pro Einzelbild inzwischen bei rund 1,2 Sekunden liegt. Seine Praxistauglichkeit bewies das System unter anderem beim Kurzfilm „Coma“, den wir mit cine.film.solutions auf analogem Schwarz-Weiß-Material gedreht haben. Alle acht Filmrollen wurden mit unserer selbst gebauten Entwicklungsmaschine verarbeitet und anschließend erfolgreich mit diesem Scanner digitalisiert.

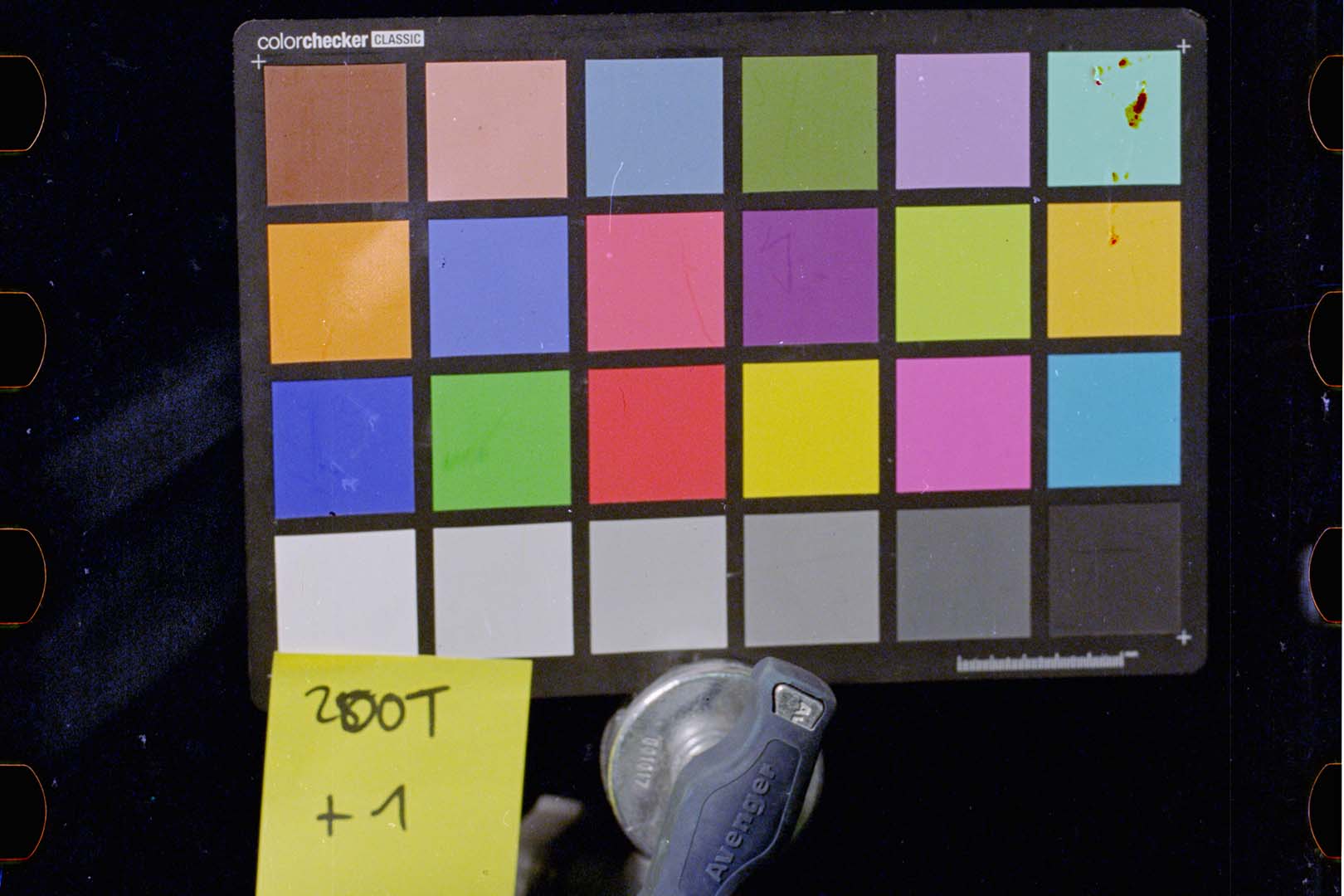

Die Farbkonvertierung des Scanners
